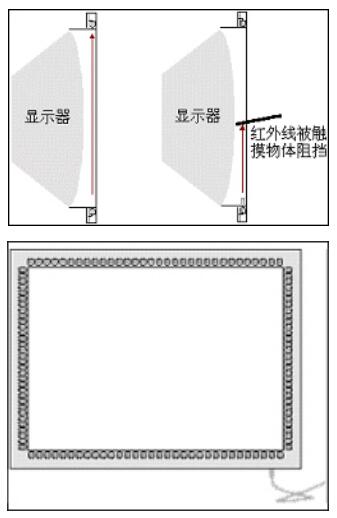

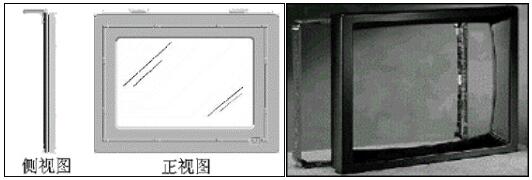

工業顯示器如何安裝紅外觸摸屏工業顯示器如何安裝紅外觸摸屏 紅外觸摸屏的工作原理是緊貼屏幕，密布X、Y方向上的紅外線矩陣，通過高頻率的掃描檢測并定位是否有紅外線被物體阻擋。如下圖所示， 通常紅外觸摸屏是在工業顯示器的前面裝置一個外框，外框里設計有電路板，并在屏幕四邊排布紅外發射管和紅外接收管，通過一一對應形成橫豎交叉的紅外線矩陣。 每次掃描時，如果所有的紅外對管通達，綠燈亮，表示一切正常。  當工業顯示器有觸摸動作時，手指或其它物必然擋住經過該坐標的橫豎紅外線，觸摸屏掃描時發現并判定有一條紅外線受阻后，紅燈亮起，表示有紅外線受阻，可能有觸摸，同時立刻切換到另一坐標再掃描，如果再發現另外坐標軸也有一條紅外線受阻，黃燈亮起，表示發現觸摸，繼而將兩個發現阻隔的紅外對管位置發送至主機，經過計算判斷出觸摸點在屏幕的位置。 觸顯外殼按照裝置方式的不同主要分為兩種： **種是將液晶顯示器固定到后殼上面，特點是先裝液晶配件，再裝液晶面板，最后裝置紅外觸摸屏，外掛式的安裝方法可以說非常簡單，是所有觸摸屏中安裝最方便的一種，只要用膠或雙面膠將框架固定在顯示器前面即可。不足之處是影響設備美觀。 第二種是將紅外屏固定到觸顯前框上，特點是先把紅外觸摸屏固定到前框，接著把液晶屏固定到前框第二層，最后液晶配件固定到液晶屏上面。內置式紅外觸摸屏性能相對來說更加穩定，影響外觀程度也更小。  紅外觸摸屏的優點是可用手指、筆或任何能阻擋光線的物體來完成觸摸操作。 紅外觸摸屏缺點是在球面顯示器上使用時操作不便，因?yàn)橘囈怨ぷ鞯募t外光柵矩陣必須保證在同一平面上，因此，弧形顯示器屏幕與真正感應觸摸的工作平面有較大的距離間隔，尤其在邊角。但是現在普遍使用的工業顯示器，這個缺點便不存在了。 聲明：此篇為優顯科技原創文章，轉載請標明出處鏈接：http://www.gejiu.net.cn/sys-nd/45.html
|
